初识锂电池——手机、电池、充电器三件套之电池篇（1) [复制链接]

锂电池因其出色的能量密度，被广泛应用于各种便携设备上。电池主要由电芯，控制保护电路，外壳引线等组成。 ~F=#}6kg_

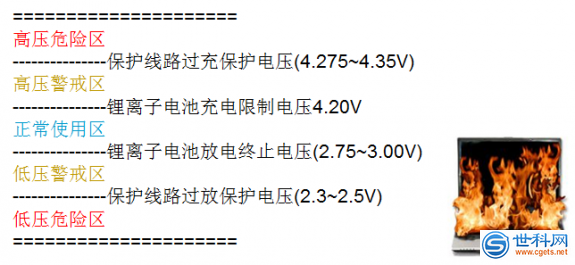

锂电池的电压过高或者过低都会造成严重问题。根据实际使用情况，划分了锂离子电池电压的几个区域，不同的电芯制造商虽有区别但区别不大。 Yoj~|qL



d+1L5}Jn
为了保护电池工作在正常的工作区域，如3.0V- 4.2V,电池内部通常都需要对应的保护电路对电芯进行监测和控制。 / *Ou$
~4}*D
hsh
如下图所示，充电时，当保护电路检测到电芯电压高于充电限制电压时，会自动切断充电回路；反之，放电时，当检测到电芯电压地狱放电终止电压时，会自动切断放电回路。 8  rnb
                            8UjCX[v
/0X0#+kn
因此，保护电路的电压检测精度直接影响着锂电池是否工作在正常使用区。 此外，电池充电终止电压的高低对电池循环充电次数及电池的容量有非常大的影响。由下图可知，电池充电终止电压由4.2V变为4.3V时，电池循环充电次数减少70%； 但电池容量增加了25%。 所以充电终止电压高循环次数减少，反之，充电终止电压低 电池容量小。 保护电路需要严格、准确的控制电池充电终止电压就非常的重要。 (0O`A~M3
                  F<H`8*q9
                        充电终止电压对循环次数影响                          充电终止电压对 电池容量的影响 _D!M nTK
-zkW\O[
电池的另外一个核心部分就是电池电芯，锂电池的电芯起到电能和化学能相互转换的作用。充电时，将外部的电能转换为化学能进行存储； 放电时，将化学能转换为电能提供电量。衡量电芯的参数主要有存储电量的大小，通常也称为电池的容量，用mAh表示。除了容量之外，还有一个重要参数决定是否能够将电池存储的电量全部有效的释放，这个参数就是电池的内阻。 N}eU.#L
Xd90n>4S
关于电池内阻对电池的充电、放电的影响，我们以以下两组实例给大家介绍： W ??;4
                       F&>T-u-dog
给一块电压3.7966V的电池放电，当放电电流为-1A时，此时电池的电压下降到3.3V；而当放电电流为-2A时，电池电压再次下降到2.77V，此时手机等用电设备就会关机，导致电池内部电量无法释放出来。 KE } o
                        )<
X=z
同样，给一块电压为3.6V的电池充电，当充电电流为1A时，电池电压上升至3.95V，当充电电流为2A时，电池电压再次上升至4.24V，此时就超出了电池的充电终止电压，电池会切断对应的充电回路，因此无法对电池进行充电。 \H"/2o%l")
c"oQ/x
无论是对电池进行放电，还是对电池进行充电， 电池自身有一种势力阻止电池的放电或充电，这就是我们通常说的电池内阻。 电池内阻越大，相同的电流条件下，充电或放电时电压的上升或下降就越大。 通常电池的内阻会随着充放电的循环次数逐渐变大，导致电池的充电及放电电量越来越少，这就是为什么大家的手机待机时间会越来越短。 PprQq_j
